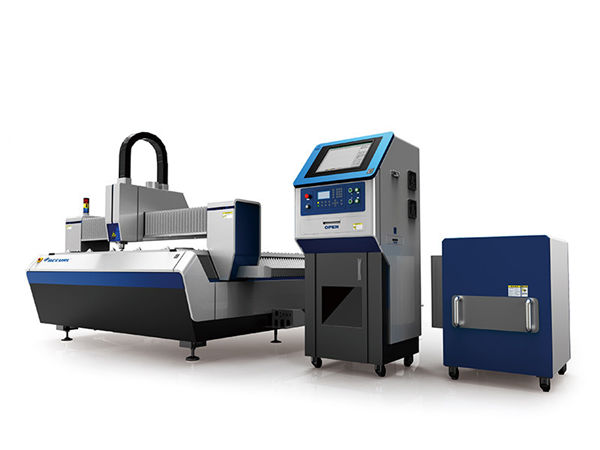

cnc hesabatı metal kəsmə maşını / boru kəsən maşın

Məhsul haqqında

Sertifikat: CE
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1Set
Qiymət: Razılaşmaq olar
Qablaşdırma məlumatları: 1 * 40GP konteyner
Çatdırılma müddəti: 30gün
Ödəniş şərtləri: L / C, D / A, T / T, D / P, Western Union

Ətraflı məhsul təsviri

Tətbiq ::	Bütün metal material	Qalınlığı kəsmək:	SS Upto 12mm, MS Upto 22cm
Lazer növü ::	Orijinal Fiber Lazer idxal edildi	CNC ya yox:	Bəli
Min.line eni:	0.1mm	Qrafik Format Dəstəklənir:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Max Acceleration:	1.0G	Təkrarlanan dəqiqlik ::	+/- 0.03mm
Əməliyyat temperaturu ::	0 ° C-45 ° C	Soyutma rejimi:	Soyuducu
Çəki (kq):	8600	Gərginlik ::	AC380V ± 10% 50HZ (60HZ)
Kəsmə sahəsi:	3000x1500mm	Məhsul:	Cnc Sheet Metal kəsmə maşını / boru kəsici maşın

Lif lazer maşınının üstünlüyü

1) Fiber lazer kəsmə nazik təbəqə metal üçün ən sürətli prosesdir.
2) "təmiz kəsilmiş" bir səth keyfiyyəti əldə edilir.
3) Alüminium, mis və pirinç kimi yansıtıcı materiallar asanlıqla kəsilə bilər.
4) Parçalar prosesinin dəyəri çox aşağıdır.
5) Təmir xərcləri azdır.
6) İstehlak olunan hissə dəyəri azdır. Dəyişdirilməsi lazım olan yeganə hissələr uzun müddət ərzində nozzetlər, keramika və qoruyucu eynəklərdir. Digər istehlak xərcləri yoxdur.
7) Rezonatorun ömrü 100.000 iş saatından çoxdur.
8) İkiqat top vintli yaxın döngə sistemi və idxal olunan açıq tipli CNC sistemi, yüksək təmin olun
yüksək sürətli kəsmə zamanı dəqiqlik və yüksək iş səmərəliliyi.
9) 2KW lif lazerinin və isteğe bağlı 500W-4000W lif lazerinin standart yerləşdirilməsi
500W lif lazerinin və ixtiyari 1000W IPG və ya N-işıq lifinin standart yerləşdirilməsi.
İstismar və təmir xərclərinin az olması. Uzunmüddətli investisiya və gəlirin maksimum dərəcəsinə çatmasına nail olun.
10) Əlavələrin dizaynı etibarlı və təhlükəsiz emal üçün CE standartına uyğundur.
Palet dəyişdirici materialın yüklənməsi və boşaldılması, səmərəliliyinin artırılması üçün əlverişlidir.
Açıq quruluş material yükləmək və boşaltmaq üçün asandır və rahatdır.
Çekmece yığan cihaz qəbul materiallarını daha rahat edir.
11) Yüksək sürətlə kəsilməyə yönəldilmiş, 2 dəfə qocalma müddətindən sonra gücləndirilmiş qaynaqlanmış maşın gövdəsi, uzunmüddətli dəqiqlik və performans sabitliyini təmin etmək.

Fiber lazer kəsmə maşınının əsas xüsusiyyətləri

1) Dünya tərəfindən məşhur Alman Dlaser Fiber lazer mənbəyi və ABŞ Lazer Mech kəsici baş & amp;
Dinamik Fokus Sistemi, müxtəlif növ metal materialları yüksək dəqiqliklə kəsə və vura bilər
və yüksək sürət.
2) Lazer lif ilə ötürüldüyündən, texniki xidmətə ehtiyac yoxdur və ya lazer optik yolunu tənzimləyir.
Maşınların nasazlıq dərəcəsini əhəmiyyətli dərəcədə azaldır və iş müddətini uzadır.
3) Böyük format kəsmə sahəsi müxtəlif növ metal emalı tələblərinə cavab verir.

Xüsusiyyət

Lazer mənbəyi mühit	Lif
Kəsmə aralığı (L * W)	3000 mm × 15000 mm
Z ox vuruşu	250 mm
Maks. yerləşdirmə sürəti	120 m / dəq
X, Y ox Maks. sürət sürətləndirmək	1.0G
Soyutma forması	Su soyuducu
Lazer dalğa uzunluğu	1070nm
Lazer mənbəyinin çıxış gücü	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (İsteğe bağlı)
Min. kəsmə boşluğu	≤ 0,1 mm
X, Y və Z oxlarının yerləşdirmə dəqiqliyi	± 0,03 mm
X, Y və Z oxlarının təkrar yerləşdirmə dəqiqliyi	± 0,01 mm
Kəsmə materialının qalınlığı (materiala görə)	0,2 - 25 mm
Sürücü modeli	İdxal olunan servo motor
Güc tələbi	380V, 50/60 Hz
İş istiliyi	0-45 ℃
Davamlı iş vaxtı	24 saat
Maşın çəkisi	Təxminən 8600 Kq
Enerji təchizatının ümumi qorunma səviyyəsi	IP54

Kəsmə Qalınlığı İstinad Cədvəli

Lazer gücü	Maksimum kəsmə qalınlığı
Lazer gücü	Karbon polad (mm)	Paslanmayan polad (mm)	Alüminium (mm)	Pirinç (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Yalnız istinad üçün yuxarıdakı parametr

Tətbiq sənayesi

Aerokosmik texnologiya, təyyarə istehsalı, raket istehsalı, robot istehsalı, lift istehsalı, gəmi istehsalı, təbəqə metal kəsmə, mətbəx mebeli, elektron komponentlər, avtomobil hissələri, soyutma və havalandırma boruları, işarələr, metal və digər metal hissələri emal sənayesi üçün uyğundur.

Ətraflı Şəkillər

	Adı:Maşın gövdəsi və aksesuarları a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək. b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir. c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.
Adı:AC servo motor və sürücü İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir.
	Adı:Dəqiqlik Xətti Təlimatları Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir ..
Adı:Baş kəsmə Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.
	Adı:Lazer mənbəyi sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

Adı:Maşın gövdəsi və aksesuarları

a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək.
b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir.
c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.

Adı:AC servo motor və sürücü

İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir.

Adı:Dəqiqlik Xətti Təlimatları

Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir ..

Adı:Baş kəsmə

Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.

Adı:Lazer mənbəyi

sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

Təlim

Quraşdırma, istismar, təmir və problem çəkilişləri üçün təqdim ediləcək video və istifadəçi təlimatını ingilis dilində öyrətmək və tanış olmaq üçün elektron poçt, faks, telefon / whatsapp / skype // və s. quraşdırma, istifadə və ya tənzimləmə ilə bağlı bəzi problemlər.

2. Şirkətiniz texnoloqun fabrikimizə avadanlıq və işləmə əsasları, təxminən 3-5 gün kifayət qədər təlim müddəti, təlim məzmunu haqqında məlumat əldə etməsini təşkil edə bilər.
a) Ümumi rəsm proqramı üzrə təlim;
b) Məşq prosedurlarını işə salma və söndürmək;
c) İdarəetmə paneli və proqram parametrlərinin əhəmiyyəti, parametrlər aralığının tənzimlənməsi
d) dəzgahın əsas təmizlənməsi və texniki xidməti;
e) Ümumi aparat problemlərinin aradan qaldırılması;
f) Əməliyyat ehtiyatı.
3.Qapı-qapı təlimatlandırma xidməti. viza, səyahət xərcləri və yerləşmə müştərinin hesabına olacaqdır. Təlim dövründə hər iki mühəndisimiz üçün tərcüməçi hazırlamaq daha yaxşıdır. Təlim müddəti: 3-5 gün.

Qablaşdırma və göndərmə

1.Bizin taxta qutumuz qidalandırma müalicəsindən sonradır. Taxta müayinə edilmir, göndərmə vaxtına qənaət olunur.
2.Maşının ehtiyat hissələri əsasən inci yun istifadə edərək bəzi yumşaq materiallar ilə örtülmüşdü.
Çatdırılma prosesində baş verə biləcək hər hansı bir zərərin qarşısını alırıq. Sonra plastik örtüklə möhkəm bağlanmış, yumşaq materialların suda və pasdan qorunmaması üçün əmin olun.
3. Ən kənar sabit işlənmiş taxta qutudur.
4. Taxta çantanın dibində sərt dəmir çubuq var, ələ keçirmək və nəql etmək üçün rahatdır.
