cypcut lif 3d lazer kəsici maşın 1070nm lazer dalğa uzunluğu

cypcut lif 3d lazer kəsici maşın 1070nm lazer dalğa uzunluğu

Məhsul haqqında

Sertifikat: CE
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1Set
Qiymət: Razılaşmaq olar
Qablaşdırma təfərrüatları: 1 * 20GP konteyner
Çatdırılma müddəti: metal təbəqə və boru lazer kəsmə maşını üçün 30 gün
Ödəniş şərtləri: L / C, D / A, T / T, D / P, Western Union, L / C
Təchizat imkanı: ayda 50azn

Ətraflı məhsul təsviri

Tətbiq ::Bütün metal materialQalınlığı kəsmək:SS Upto 10mm, MS Upto 22cm
Lazer növü ::LifCNC ya yox ::Bəli
Soyutma rejimi ::SoyuducuNəzarət Proqramı ::Cypcut
Qrafik Format Dəstəklənir:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMənşə yeri ::Çin
Model nömrəsi ::TY-3015DGSatışdan sonrakı xidmət təqdim olunur:Xaricdə Xidmət Maşınları üçün Mühəndislər
Təkrarlanan dəqiqlik ::+ -0.03mmƏməliyyat temperaturu ::0 ° C-45 ° C
İş rütubəti ::5%-95%Qenerasiya Aralığı:20-130mmx3000mm
Gərginlik ::AC380V ± 10% 50HZ (60HZ)Kəsmə sahəsi:3000 * 1500mm standart, daha böyük ölçüdə düzəldilə bilər

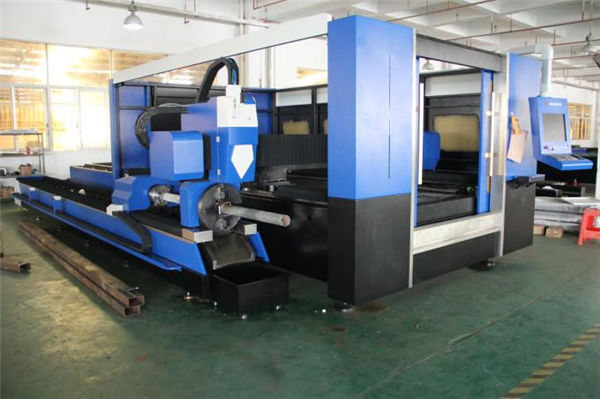

Maşın gövdəsi

1. 8 mm polad quruluşlu, 600 ℃ istilik müalicəsi, dəqiq bir qaynaq ilə dəzgahımız, 20 il deformasiyasız istifadəsini təmin etmək.
2. Maqnezium lehimli tökmə ilə gantry, Deformasiyasız güclü sabitlik, Sürətli hərəkət.
3. Maşın korpusunun hər iki tərəfində siqaret çəkmə sisteminin yüksək səmərəliliyi, güclü seqmentli toz və siqaret toplama işçi üçün zərərləri azaldır.
4. İdxal olunan həssas flange azaldıcı və servo motor, Sürətli işləmə sürəti.
5. Maşın yatağında 70 bıçaq və 6 sürüşmə çubuğu, maşın xəbərdarlığını azaltmaq üçün yaxın bıçaqlar, vərəqləri asanlıqla yükləmək və yükləmək üçün silindrlərlə işləyən slaydlar.
6. Çevik yükləmə qutusu maşının işləmə vəziyyətinə uyğun olan ön və hər iki tərəfdən açıla bilər.

cypcut lif 3d lazer kəsici maşın 1070nm lazer dalğa uzunluğu

Lif lazer maşınının üstünlüyü

1) Əla şüa keyfiyyəti: Kiçik fokus diametri və yüksək iş səmərəliliyi, yüksək keyfiyyət.
2) Yüksək kəsmə sürəti: Kəsmə sürəti 60 m / dəqiqədən çoxdur
3) Davamlı işləmə: Ən yaxşı dünya idxal lif lazerlərini qəbul etmək, sabit performans, əsas hissələr
100.000 saata çatmaq;
4) Fotoelektrik çevrilmə üçün yüksək məhsuldarlıq: CO2 lazer kəsmə maşını ilə müqayisə edin,
lif lazer kəsmə maşını üç qat fotoelektrik çevrilmə effektivliyinə malikdir
5) Ucuz xərc və az texniki xidmət: Enerji qənaət və ətraf mühiti qorumaq. Fotoelektrik çevrilmə dərəcəsi
25-30% -ə qədərdir. Elektrik enerjisinin az istehlakı, ənənəvi CO2 lazerinin yalnız 20% -30% -ni təşkil edir
kəsici maşın. Lif xətti ötürülməsinə ehtiyac yoxdur, obyektivi əks etdirmir, texniki xidmət xərclərini saxlayır;
6) Asan əməliyyatlar: lif xətti ötürülməsi, optik yolun tənzimlənməsi;
7) Super çevik optik effektlər: Yığcam dizayn, asan çevik istehsal tələbləri.

Xüsusiyyət

Lazer mənbəyi mühitLif
Kəsmə aralığı (L * W)3000 mm × 1500 mm
Z ox vuruşu250 mm
Maks. yerləşdirmə sürəti120 m / dəq
X, Y ox Maks. sürət sürətləndirmək1.0G
Soyutma formasıSu soyuducu
Lazer dalğa uzunluğu1070nm


Lazer mənbəyinin çıxış gücü



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kəsmə boşluğu≤ 0,1 mm
X, Y və Z oxlarının yerləşdirmə dəqiqliyi± 0,03 mm
X, Y və Z oxlarının təkrar yerləşdirmə dəqiqliyi± 0,01 mm
Kəsmə materialının qalınlığı (materiala görə)0,2 - 25 mm
Sürücü modeliİdxal olunan servo motor
Güc tələbi380V, 50/60 Hz
İş istiliyi0-45 ℃
Davamlı iş vaxtı24 saat
Maşın çəkisiTəxminən 12000 Kq
Enerji təchizatının ümumi qorunma səviyyəsiIP54

Ətraflı Şəkillər

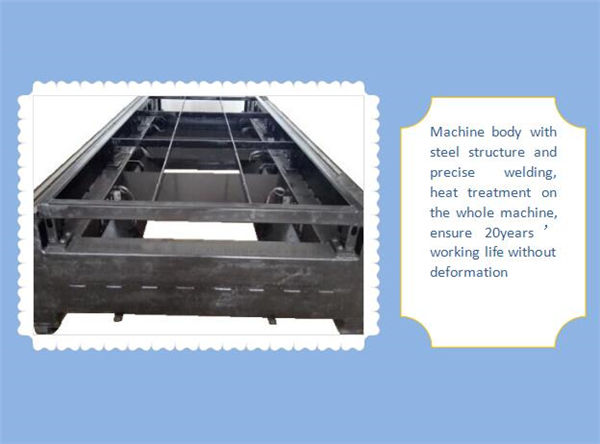

Adı: Maşın gövdəsi və aksesuar

a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək.
b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir.
c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.

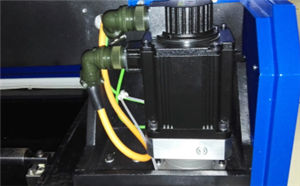

Adı:AC servo motor və sürücü

İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir.

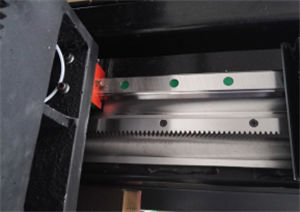

Adı:Dəqiqlik Xətti Təlimatları

Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir ..

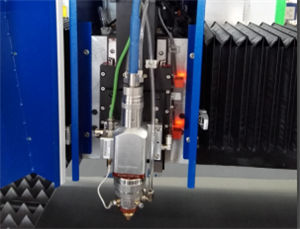

Adı:Baş kəsmə

Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.

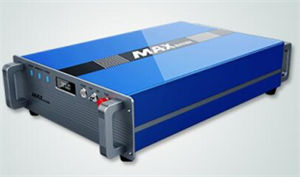

Adı:Lazer mənbəyi

sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

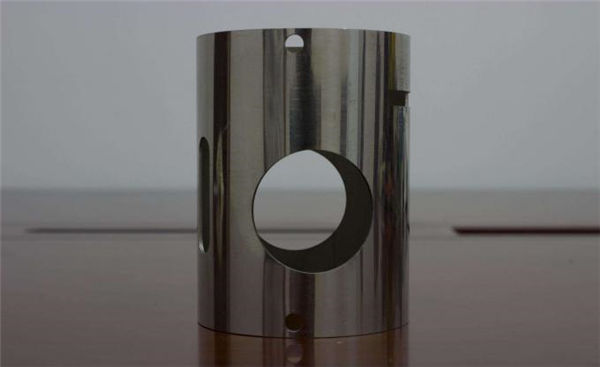

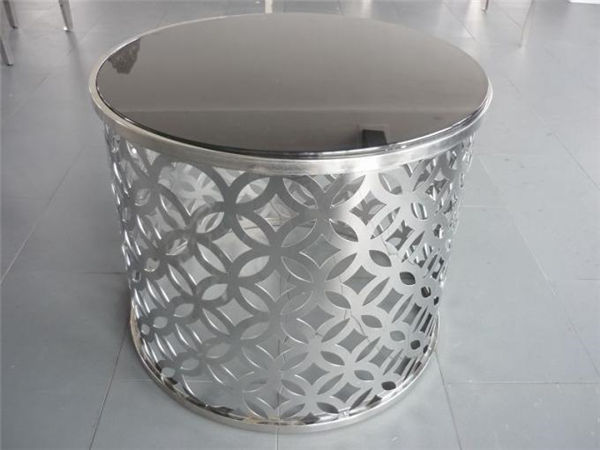

Kəsmə nümunələri

Təlim

Müqaviləni imzaladıqdan sonra, şirkətiniz texnoloqun fabrikimizə avadanlıq və istismar şərtləri, təxminən 1-3 gün kifayət qədər təlim müddəti, təlim məzmunu haqqında məlumat əldə etməsini təşkil edə bilər.
a) Ümumi rəsm proqramı üzrə təlim;
b) Məşq prosedurlarını işə salma və söndürmək;
c) İdarəetmə paneli və proqram parametrlərinin əhəmiyyəti, parametrlər aralığının tənzimlənməsi;
d) dəzgahın əsas təmizlənməsi və texniki xidməti;
e) Ümumi aparat problemlərinin aradan qaldırılması;
f) əməliyyat ehtiyatlılığı,

Zəmanət

a) .1Bütün boru lifli lazer kəsmə maşını üçün. (İnsana ziyan vurulur.).
b) .Lazer mənbəyi 2 illik zəmanət
c) .Bir müddət texniki xidmət və ehtiyat hissələri təchizatı
d). Əməliyyat işçiləri üçün pulsuz təlim. (mühəndis xaricə gedə bilər. Razılaşdırılır.)
