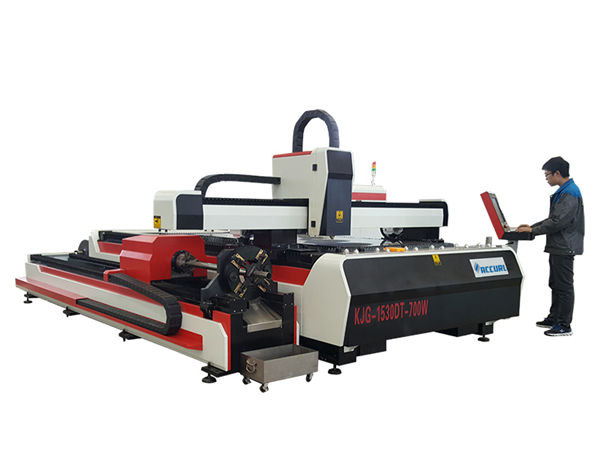

lifli lazer metal kəsmə maşını 500w 800w 1kw 800mm / s işləmə sürəti

Məhsul haqqında

Sertifikat: CE, FDA, IOS9001
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1 Dəst
Qiymət: USD
Qablaşdırma təfərrüatları: Standart ağac qablaşdırma
Çatdırılma müddəti: 30-45 gün
Ödəniş şərtləri: T / T, Western Union, MoneyGram, L / C, D / P
Təchizat bacarığı: Ayda 100 dəst

Ətraflı məhsul təsviri

Model:	RL-P5050-500	Lazer gücü:	500W
Lazer mənbəyi:	Max / Raycus / İpg	Maksimum emal ölçüsü:	500 * 500mm // 600 * 600mm
Maksimum əməliyyat sürəti:	800mm / s	İdarəetmə Sistemi:	Cypcut
Material kəsmə qalınlığı:	0.2-30mm	Elektrik enerjisi təchizatı:	AC380V 50Hz / 5KW
Yerləşdirmə dəqiqliyi:	± 0.05mm / 500mm	HS Kodu:	8456110090
Nəqliyyat paketi:	Taxta Karton	Çəki:	1100KG
Mövqe dəqiqliyini təkrarlayın:	± 0.05mm / 500mm	Lazer növü:	Lif Lazer

Tətbiq materialları

Fiber Lazer Kəsmə Qurğuları, paslanmayan polad təbəqə, mülayim polad təbəqə, karbon polad təbəqə, alaşımlı polad təbəqə, bahar polad təbəqə, dəmir plitə, dəmir təbəqə, sinklənmiş dəmir, sinklənmiş təbəqə, alüminium lövhə, mis vərəq, dəmir vərəq, tunc plitə ilə metal kəsmə üçün uygundur. , Qızıl lövhə, Gümüş plitə, Titan plitə, Metal təbəqə, Metal lövhə, borular və borular və s.

Lazer generatoru üçün maşın parametrləri

Element	Parametrlər
Lazer növü	Fiber lazer
Güc	500W / 1000W / 1500W / 2000W / 3000W / 4000W / 6000W
Dalğa uzunluğu	1070-1080nm
Elektro-optik dönüşüm səmərəliliyi	25-30%
XYZ marşrutu	3025mm / 1525mm / 100mm
Material kəsmə qalınlığı	0.2-8mm
Kəsmə tikişi genişliyi	0.1-0.2mm
Mövqe dəqiqliyini təkrarlayın	± 0.05mm / 500mm
Yerləşdirmə dəqiqliyi	± 0.05mm / 500mm
Maksimum hərəkət sürəti	60000mm / dəq
Maks.Accolyasiya sürəti	25m / dəq
Maksimum yükləmə çəkisi	500kq
Maşın çəkisi	2300kq
Tələb olunan güc	220V 50Hz / 60Hz
Maşın ölçüsü (L * W * H)	4500mm * 2450mm * 1700mm

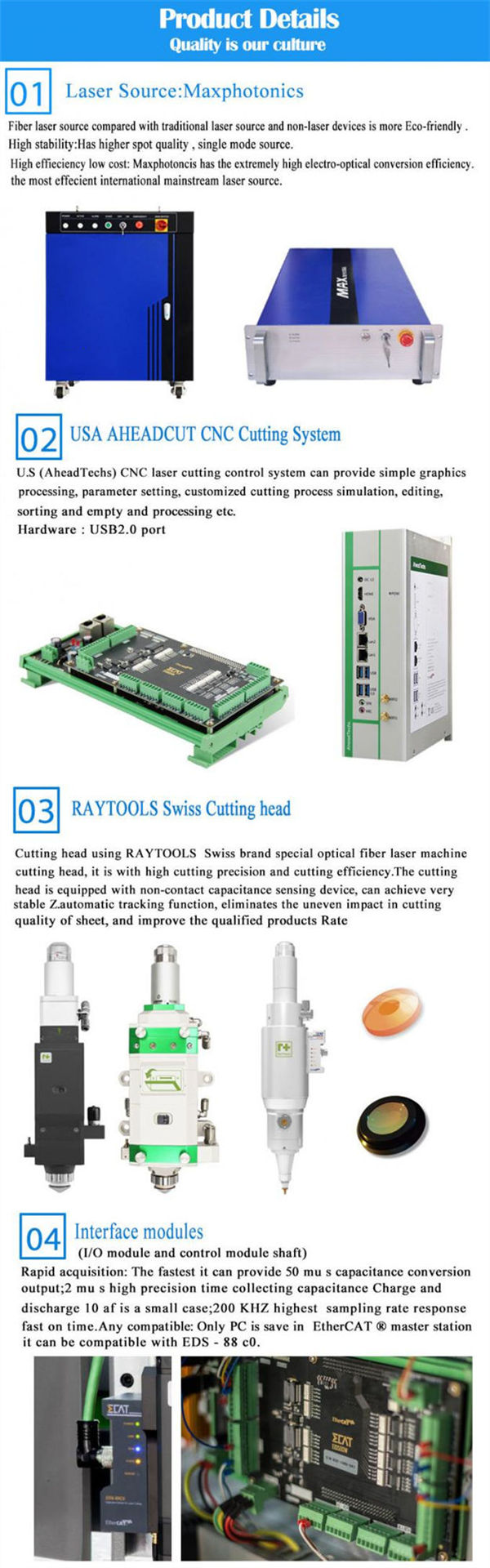

Lif Lazer kəsicisinin konfiqurasiyası

	Təsvir	Qty	Orijinaldır	Marka
1	Fiber lazer mənbəyi (500W / 800W)	1SET	Çin	MAX
2	Lazer kəsici baş	1PC	İsveçrə	RAYTOOLS
3	Maşın yatağı və aksesuarları	1SET	Çin
4	Elektrik nəzarəti	1SET		OMRON, Schneider
5	Qaz dövrə idarəsi	1SET	Yaponiya	SMC
6	Dəqiq Rəf	Hər 3SETS	Çin
7	Dəqiq xətti bələdçi dəmir yolu	Hər 3SETS	Tayvan	PMI
8	Planet Ötürücü	3SET	Çin
9	Maşın yatağı aksesuarları	1SET	Çin
10	Rəqəmsal kəsmə sistemi	1SET	ABŞ	AHEADCUT
11	Sənaye nəzarət kompüteri	1SET	Çin	AHEADCUT
12	Rabitə servo və sürücü	4SETS	Çin
13	Soyutma qurğusu	1SET	Çin
14	Tullantıların təkrar emalı avadanlıqları	1SET	Çin

Avadanlıq işləri və ətraf mühit tələbləri

Tələb

Enerji təchizatı: tənzimlənən sabit enerji təchizatı: (tövsiyə olunur)

(1) nominal çıxış gərginliyi: 220 v

(2) gərginlik tezliyi: 50 hz

(3) iki fazalı gərginliyin sabitliyi + 5%

(4) çıxış voltajının tənzimləmə dərəcəsi: <2%

Köməkçi qazla kəsmə:

Təmiz, quru sıxılmış hava və yüksək saf oksigen (O2) və azot (N2), saflıq 99.9% -dən az olmamalıdır

Kəsmə materialı

Vərəq materialı hamar, hamar; səthi təmizləyin

Sıxılmış hava təchizatı cihazı

(1) nominal təzyiq: 14 bar

(2) Tutum: 1 m3

Nəzəriyyə kəsmə parametridir

Güc (W)	Material	Qalınlığı (mm)	Kəsmə sürəti (m / dəq)	Qaz
800	Paslanmaz polad	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	Karbon polad	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

Güc (W)	Material	Qalınlığı (mm)	Kəsmə sürəti (m / dəq)	Qaz
500	Paslanmaz polad	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	Karbon polad	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
