yüksək dəqiqlikli kiçik nazik təbəqə metal lazer kəsmə maşınları korroziyaya qarşı aşınma

Məhsul haqqında

Sertifikat: ISO9001: 2008

Ödəniş və Göndərmə şərtləri:

Minimum Sifariş Miqdarı: 1 ədəd

Qiymət: razılaşma

Qablaşdırma təfərrüatları: Taxta qutu

Çatdırılma müddəti: 7-15 gün

Təchizat qabiliyyəti: ayda 2000 ədəd

Ətraflı məhsul təsviri

Məhsulun adı:	Yüksək həssas metal lifli lazer kəsmə maşını	Lazer gücü:	500w / 800w
İş sahəsi:	500 * 500mm	Max hərəkət sürəti:	60m / dəq
Yerləşdirmə dəqiqliyi:	± 0.01-0.03	Powe Təchizatı:	3 × 380V ± 10% 220V ± 10%
Paket:	Taxta qab	Zəmanət:	1 il

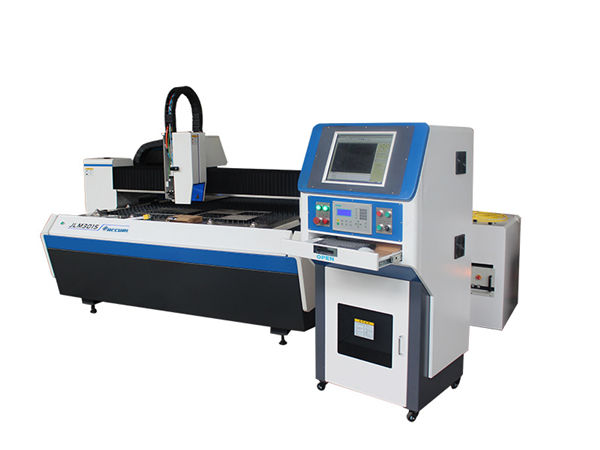

Həssas lazer kəsmə maşını RISE LASER tərəfindən hazırlanmış və hazırlanmışdır. İncə təbəqə metal tətbiqi üçün aparıcı lazer texnologiyası ilə qəbul edilmişdir. Maşın mərmər və Cypcut lazer kəsmə sistemi ilə birləşdirilmişdir. İnteqrasiya edilmiş dizayn, ikili gantry xətti motor sürücülük sistemi, mehriban interfeys və uzunmüddətli sabit işləmə ilə.

* Təhlükəsizlik quruluşu
* Az məşğuliyyət, kiçik atelye üçün yaxşıdır.
* Asan opertaion
* İstifadəsi asan aparıcı cipcut kəsmə sistemi.
* Korroziyaya qarşı aşınma
* Transmissiya hissələrinə pulsuz qulluq, aşındırıcı material kəsmə mövcuddur.
* Sabit və davamlıdır
* Mərmər dəzgah, daha az təhrif, yüksək sabitlik, yüksək sürətlə işləyərkən zərbəyə qarşı.
* Həssas kəsmə
* Ən yaxşı kəsmə İsveçrədən RAYTOOLS lazer kəsmə başlığından gəlir
* Lifli lazerlər
* Çin keyfiyyəti və sabitliyi ilə hazırlanmış ən yaxşı marka lif lazerləri ilə qəbul edilmişdir.
* Həssas hərəkət mexanizmi
* İkiqat xətti motor sürücülük sistemi kəsmə dəqiqliyini və səmərəliliyini artıra bilər.

^{Konfiqurasiya}

^#	^Element	^Xüsusiyyət	^Marka	^Diqqət
¹	^{Lazer mənbəyi}	^800W	^Maxfotonika
²	^{xətti motor}		^Raytools
³	^{Optik ızgara}	^{qətnamə 0.5μm}	^İspaniya
⁴	^Sürücü		^servotronix
⁵	^{Z ox Vida modulu qrupu}		^{Gücləndirmək}
⁶	^{Lazer kəsici baş}	^BT230	^Raytools
⁷	^{Dəqiqlik xətti bələdçi dəmir yolu}		^Salam
⁸	^Mərmər	^{18001350200}	^Shandong
⁹	^{Orqan örtüyü}	^Standart	^Raytools
¹⁰	^{İşləmə materialı}	^Standart	^Raytools	^{aviasiya alüminium-ərintisi}

^Parametr

^Model		⁵⁰⁵⁰
^{İş ölçüsü}		^{500 × 500 (mm)}
^{Maks. Sürətlənmə}		^1.2g
^{X AXIS}	^{Maks. Hərəkət sürəti}	^{60m / dəq}
	^Marşrut	^500mm
	^{Yerləşdirmə dəqiqliyi}	^{± 0.01mm}
	^{Təkrarlama dəqiqliyi}	^{± 0.004mm}
^{Y AXIS}	^{Maks. Hərəkət sürəti}	^{60m / dəq}
	^Marşrut	^500mm
	^{Yerləşdirmə dəqiqliyi}	^{± 0.01mm}
	^{Təkrarlama dəqiqliyi}	^{± 0.004mm}
^{Z AXIS}	^Marşrut	^100mm

^{İş şəraiti}

¹	^{İş istiliyi}	^{-10 ℃ ～ 45 ℃}
²	^{Nisbi rütubət}	^{＜ 90% kondensator yoxdur}
³	^{Ətraf mühit}	^{Yaxşı havalandırma, vibrasiya yoxdur}
⁴	^{Enerji təchizatı}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Güc tezliyi}	^50Hz

Maşın təklifi

4.1 Maşın çarxı mərmər quruluşunu və ABŞ CNC lazer kəsmə sistemini qəbul edir. İnteqrasiya edilmiş dizaynla, hərəkətin dəqiq olması üçün mühərrik freze maşınının emalı yolu ilə. Xətti motor sürücülük sistemi, mehriban interfeys və uzunmüddətli sabit işləmə.
Yüksək dəqiqlik, aşağı aşınma və yığılmaq və ya mübadilə etmək asandır, THK Yaponiya dəqiq xətti bələdçi dəmir yolunu qəbul etdi.

4. 2 lazer kəsici baş
BT230 (Raytools, İsveçrə markası) avtomatik fokus sistemi ilə lazer kəsici baş. Material tullantılarının təhrif kəsilməsinin qarşısını ala bilər. Qoruyucu şüşə, kəsici başın içərisindəki vacib optik hissələrin aşağı qiymətini saxlaya və qoruya bilər. Avtomatik fokus sistemi düz olmayan metal təbəqə emalı üçün uygundur. Yüksək keyfiyyətli lazerlərlə birlikdə BT230 keramika, tibb, yarımkeçirici və digər sahələrdə geniş istifadə edilə bilər.

^kollimasiya	^100mm
^diqqət	^125mm
^{optik diyafram}	^25mm
^{nozzel (tək)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{lens materialları}	^kvars
^{lif açarı}	^QBH
^{Köməkçi təzyiq}	^{Maks. 20bar}
^çəki	^{~ 1.5Kq}

4. 3 nəzarət sistemi

Peşəkar PC sənaye kompüterinin istifadəsi, qrafik interfeysi, işlənməsi asandır, peşəkar kəsmə nəzarət proqramı sərbəst şəkildə müxtəlif qrafika və mətn, real vaxt işləmə, CAD, CorelDraw və digər peşəkar xəritəçəkmə proqramlarını tərtib edə bilər.
. Yüksək keyfiyyətli sənaye kompüter idarəetmə əməliyyatı
. Yüksək səmərəli, işləmək asan CNC kəsmə sistemi
. Z ox avtomatik izləmə funksiyası
CNC kəsmə nəzarət sistemi
CNC kəsmə idarəetmə sistemi, Windows XP Professional inkişafına əsaslanan, yüksək keyfiyyətli idarəetmə kartının istifadəsi, CNC idarəetmə sistemi ilə tam docking, buna görə də maşın və lazer mənbəyi arasında real vaxt idarəetmə və proqram təminatları daha rahat və sürətli.

İdarəetmə sisteminin əsas xüsusiyyətləri

Davamlı əməliyyat, yaxşı müdaxilə qabiliyyəti
Sürətli hərəkət sürəti, hamar başlanğıc və dayanma
Yaxşı kəsmə effekti, sürətli kəsmə sürəti
Böyük məlumatların emalı üçün genişləndirilmiş gücü
Çıxışa nəzarət: vahid qurumun çıxış rejimini dəstəkləyin, kəsilməyə başlamaq üçün istənilən mövqeyi dəstəkləyin, NC və qrafiklə iki çıxış rejimi ilə birlikdə dayandırma parametrlərindən sonra dəyişdirilə bilər.

Proqram təminatı

l İngilis dili versiyası mövcuddur
l İşlənmiş faylları etibarlı olaraq qeyd etmək
l iş hərəkəti və kəsmə dövlət ekranı
l DXF, beynəlxalq G kodu NC sənədlərini dəstəkləyə bilər.
l Avtomatik kəsmə hesablanması
l Qenerasiya ehtiyaclarına görə, kəsmə başlanğıc mövqeyini və emal istiqamətini dəyişdirməyi dəstəkləyir, bu zaman sistem dinamikası xətt mövqeyini istiqamətləndirmək və ya istiqamətləndirmək üçün tənzimlənəcəkdir.
Faylları idxal edərkən və ya əl ilə tənzimləmə zamanı iş vaxtını optimallaşdırın.
Qrupdan idxal və tətbiq olunan qismən məlumatlar mövcuddur
Avtomatik yuva qurma proqramı CAM
Yüksək cavab, yüksək seçmə dərəcəsi, yüksək ötürmə sürəti, servo sistemin sabitliyinə zəmanət verir, sistem vasitəsilə bir düymə sensorun işini kalibr edə bilər.
EtherCAT BUS CNC sistemi (AheadTechs) daha çox birləşmə interfeysi üçün çevik idarəetməyə dəstək ola bilər. İşlənmənin düzgünlüyünü təmin etmək üçün müxtəlif iş rejimlərinə dəstək verin.
Parçaların statistikası və istehsal miqdarı üçün idarəetmə.

^{Nəzəriyyə kəsmə parametridir}

^{Güc (W)}	^Material	^{Qalınlığı (mm)}	^{Kəsmə sürəti (m / dəq)}	^Qaz
⁸⁰⁰	^{Paslanmaz polad}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Karbon polad}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
