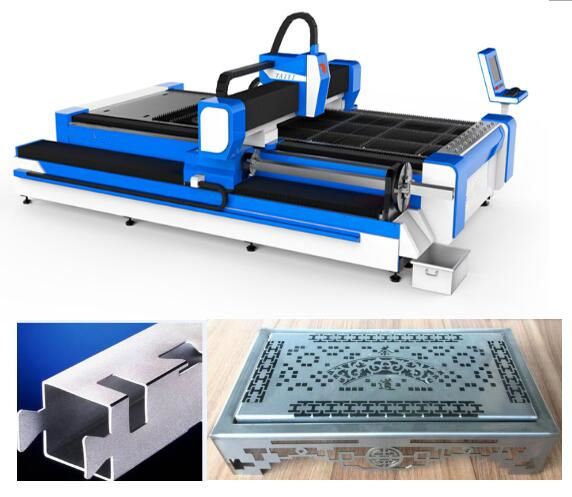

Məhsul haqqında
Ətraflı məhsul təsviri
| Tətbiq :: | Bütün metal material | Qalınlığı kəsmək: | SS Upto 10mm, MS Upto 22cm |
|---|---|---|---|
| Lazer növü :: | Lif | CNC ya yox :: | Bəli |
| Soyutma rejimi :: | Soyuducu | Nəzarət Proqramı :: | Cypcut |
| Qrafik Format Dəstəklənir: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Mənşə yeri :: | Çin |
| Model nömrəsi :: | TY-3015DG | Satışdan sonrakı xidmət təqdim olunur: | Xaricdə Xidmət Maşınları üçün Mühəndislər |
| Təkrarlanan dəqiqlik :: | + -0.03mm | Əməliyyat temperaturu :: | 0 ° C-45 ° C |
| İş rütubəti :: | 5%-95% | Boruların kəsilməsi silsiləsi: | 20-130mmx3000mm |
| Gərginlik :: | AC380V ± 10% 50HZ (60HZ) | Kəsmə sahəsi: | 3000 * 1500mm standart, daha böyük ölçüdə düzəldilə bilər |

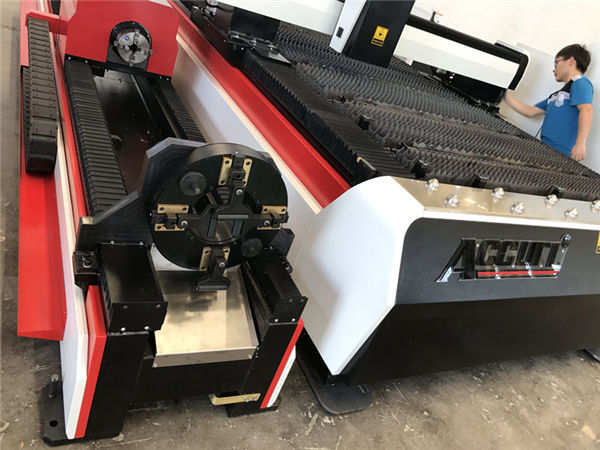

Maşın gövdəsi
1. Taiyi'nin Maşın gövdəsi, 8 mm polad quruluşa sahib, 600 treatment istilik müalicəsi, Dəqiq qaynaq, deformasiyasız 20 il istifadəsinə əmin olmaq.
2. Maqnezium lehimli tökmə ilə gantry, Deformasiyasız güclü sabitlik, Sürətli hərəkət.
3. High efficiency zoning smoking system at both sides of machine body, Strong segmented dust and smoking collection, it will reduce harm to worker.
4. İdxal olunan həssas flange azaldıcı və servo motor, Sürətli işləmə sürəti.
5. Maşın yatağında 70 bıçaq və 6 sürüşmə çubuğu, maşın xəbərdarlığını azaltmaq üçün yaxın bıçaqlar, vərəqləri asanlıqla yükləmək və yükləmək üçün silindrlərlə işləyən slaydlar.
6. Çevik yükləmə qutusu maşının işləmə vəziyyətinə uyğun olan ön və hər iki tərəfdən açıla bilər.
Advantage of fiber laser cutting machine
| 1. Ənənəvi lazer ilə müqayisə edin, lif lazer daha çox ətraf mühitin qorunmasıdır: | ||||||||||
| 2. Enerji istehlakı daha azdır: lif lazerinin fotoelektrik çevirmə səmərəliliyi ənənəvi lazerdən 15 dəfə yüksəkdir. | ||||||||||
| 3. Daha yüksək lazer ləkə keyfiyyəti: tək modullu lazer mənbəyi | ||||||||||
| 4. Aşağı istehlak: Elektrik istehlakı saatda 7KW-dan azdır. |
| Cost analysis per hour | ||||||||||
| No. | Element | Cutting SS (1mm) | Cutting Steel (5mm) | Diqqət | ||||||
| 1 | Electric | 1.4USD/hour | 1.4USD/hour | 1. If we use Air for cutting, then cost= electric charge of air compressor + electric of machine+consume parts 2. The cost we counted based on the local charges in Dongguan, there are some discrepancy for different countries. 3.For cutting different thickness, there are different gus consume | ||||||
| 2 | Gas (N2/O2) | 2USD/hour | 1.4USD/hour | |||||||
| 3 | Protective lens, nozzle | 0.06USD/hour | 0.07USD/hour | |||||||
| Total cost | 3.46USD/hour | 2.87USD/hour | ||||||||
Xüsusiyyət
| Model | TY-3015DG |
| Lazer mənbəyi mühit | Lif |
| Kəsmə aralığı (L * W) | 3000 mm × 1500 mm |
| Z ox vuruşu | 250 mm |
| Maks. yerləşdirmə sürəti | 120 m / dəq |
| X, Y ox Maks. sürət sürətləndirmək | 1.0G |
| Soyutma forması | Su soyuducu |
| Lazer dalğa uzunluğu | 1070nm |
| Lazer mənbəyinin çıxış gücü
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (İsteğe bağlı) |
| Min. kəsmə boşluğu | ≤ 0,1 mm |
| X, Y və Z oxlarının yerləşdirmə dəqiqliyi | ± 0,03 mm |
| X, Y və Z oxlarının təkrar yerləşdirmə dəqiqliyi | ± 0,01 mm |
| Kəsmə materialının qalınlığı (materiala görə) | 0,2 - 25 mm |
| Sürücü modeli | İdxal olunan servo motor |
| Güc tələbi | 380V, 50/60 Hz |
| İş istiliyi | 0-45 ℃ |
| Davamlı iş vaxtı | 24 saat |
| Maşın çəkisi | Təxminən 12000 Kq |
| Enerji təchizatının ümumi qorunma səviyyəsi | IP54 |
Ətraflı Şəkillər
| Adı:Maşın gövdəsi və aksesuarları a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək. |
| Adı:AC servo motor və sürücü İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir. |
|
| Adı:Dəqiqlik Xətti Təlimatları Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir .. |
| Adı:Baş kəsmə
Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər. |
|
| Adı:Lazer mənbəyi sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar |
Kəsmə nümunələri
Təlim
Müqaviləni imzaladıqdan sonra, şirkətiniz texnoloqun fabrikimizə avadanlıq və istismar şərtləri, təxminən 1-3 gün kifayət qədər təlim müddəti, təlim məzmunu haqqında məlumat əldə etməsini təşkil edə bilər.
a) Ümumi rəsm proqramı üzrə təlim;
b) Məşq prosedurlarını işə salma və söndürmək;
c) İdarəetmə paneli və proqram parametrlərinin əhəmiyyəti, parametrlər aralığının tənzimlənməsi;
d) dəzgahın əsas təmizlənməsi və texniki xidməti;
e) Ümumi aparat problemlərinin aradan qaldırılması;
f) əməliyyat ehtiyatlılığı,
Warranty of SS pipes and sheets laser cutting machine
a) .1Bütün maşın üçün hazırdır (İnsan tərəfindən hazırlanan ziyan müzakirə olunur.)
b) .Lazer mənbəyi 2 illik zəmanət
c) .Bir müddət texniki xidmət və ehtiyat hissələri təchizatı
d). Əməliyyat işçiləri üçün pulsuz təlim. (mühəndis xaricə gedə bilər. Razılaşdırılır.)
