lif lazer oyma maşını 10 metrlik maşın kuzov dizaynı

Məhsul haqqında

Sertifikat: CE
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1Set
Qiymət: Razılaşmaq olar
Qablaşdırma məlumatları: 1 * 40GP konteyner
Çatdırılma müddəti: 30gün
Ödəniş şərtləri: L / C, D / A, T / T, D / P, Western Union

Ətraflı məhsul təsviri

Tətbiq:	Bütün metal material	Qalınlığı kəsmək:	Upto 1 mm SS
Lazer növü:	Orijinal Fiber Lazer idxal edildi	Max Cutting qalınlığı:	20 mm / CS; 10 mm / SS
Min.line eni:	0.1mm	Nəzarət Proqramı:	Cypcut
Qrafik Format Dəstəklənir:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brend adı:
Təkrarlanan dəqiqlik:	+/- 0.03mm	İşləmə istiliyi:	0 ° C-45 ° C
Soyutma rejimi:	Soyuducu	Lazer mənbəyi:	IPG / Nlight / Raycus / Maks
Gərginlik:	AC380V ± 10% 50HZ (60HZ)	Kəsmə sahəsi:	3000x1500mm

Tətbiq

Qalınlığı 0,2 ilə 14 mm arasında olan standart paslanmayan polad şerit üçün tətbiq olunur

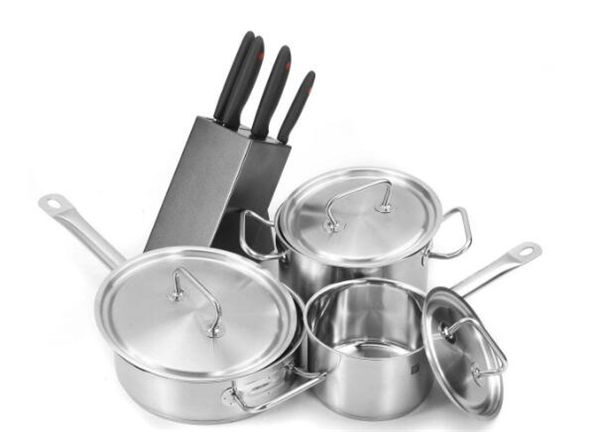

Məhsul

Dairəvi dairəni 100-800mm kəsin

Layihə Müqaviləsi

kodu	Element
1	Qırıntıların atılması sistemi
2	Mexanik qol
3	Lazer kəsmə maşını
4	Mərkəzi elektrik nəzarət kabineti
5	Soyutma sistemi
6	Qidalanma maşını

Lazer Maşın Xüsusi

Lazer mənbəyi mühit	Lif
Kəsmə aralığı (L * W)	10000 mm × 15000 mm
Z ox vuruşu	250 mm
Maks. yerləşdirmə sürəti	120 m / dəq
X, Y ox Maks. sürət sürətləndirmək	1.0G
Soyutma forması	Su soyuducu
Lazer dalğa uzunluğu	1070nm
Lazer mənbəyinin çıxış gücü	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (İsteğe bağlı)
Min. kəsmə boşluğu	≤ 0,1 mm
X, Y və Z oxlarının yerləşdirmə dəqiqliyi	± 0,03 mm
X, Y və Z oxlarının təkrar yerləşdirmə dəqiqliyi	± 0,01 mm
Kəsmə materialının qalınlığı (materiala görə)	0,2 - 25 mm
Sürücü modeli	İdxal olunan servo motor
Güc tələbi	380V, 50/60 Hz
İş istiliyi	0-45 ℃
Davamlı iş vaxtı	24 saat
Maşın çəkisi	Təxminən 12000 Kq
Enerji təchizatının ümumi qorunma səviyyəsi	IP54

Lazer kəsmə maşınının parametridir

Torna yatağı, ümumi qaynaq quruluşundan hazırlanır, stresdən sonra yumşaldıldıqdan sonra kobud emal və metalın ikinci dərəcəli vibrasiya yaşlanma müalicəsi, qaynaq səbəbi ilə stressi daha yaxşı həll etmək və dəzgahın dayanıqlığını xeyli yaxşılaşdırmaqdır. Z ox Yapon servo motorunu qəbul edir, yüksək dəqiqlikli üyüdücü dişli reduktor və sərtlik rafı, səmərəli ötürmə mexanizmi kimi yüksək dəqiqlikli xətti bələdçi ilə ötürülmə dəqiqliyinə zəmanət verir; Maşın avtomatik yağlama cihazı ilə təchiz olunmuşdur, kəsmə sahəsi toz tükəndiricisinə malikdir cihaz, kəsmə sahəsinin altındakı tullantı avtomobili, mexaniki kəsmə hərəkəti, qövsün zəif doldurma işləməsi, bir dəfə kəsmə səyahətindən sonra mənşəyə qayıtmaq lazım deyil, beləliklə çox vaxt qənaət edir, kəsmə sürəti çox yaxşılaşır. Hesablamaya görə, bu yaxşılaşdırma ilə kəsilmənin 15% -dən çox səmərəliliyini artıra bilər.

Kəsmə yatağının hərəkətini servo motor tərəfindən idarə olunan zəncirlə hərəkət etdirərək, yataq səthi mis və alüminium silindrli qapaqdan ibarətdir, mis qapaq sıfır boşqabını effektiv şəkildə azalda bilər, əvəzetmə xərclərini azalda bilər.

Cihaz parametrlərini toplamaq, açmaq, düzləşdirmək

Kod	Performans	Parametr	Diqqət
1	rulonun maksimum yükləmə çəkisi	10T (Maks)
2	Bobin eni	200mm ～ 1300mm
3	Bobin qalınlığı	0.3mm ～ 1.5mm
4	material rulon daxili diametri	Ø460-530mm
5	material rulon xarici diametri	Ø1300mm (Maks)
6	istehsal xətti sürəti	20m / dəq
7	yükləmə rejimi	yükləmə maşını
8	Gərginlik metodu	hidravlik distansiya
9	əyləc üsulu	Pnevmatik disk əyləci
10	Qidalanma nəzarəti	elektrik induksiyası
11	açmaq	tezlik nəzarət
12	Daşıyıcı; Bir qəhvəyi ilə material	avtomatik
13	presləmə cihazı	Avtomatikdir
14	Düz roller	yuxarı 11 aşağı 12
15	çimdik rulonu	1set
16	qidalandırıcı	çimdik silindr
17	Besleyicinin sürücüsü	servo motor

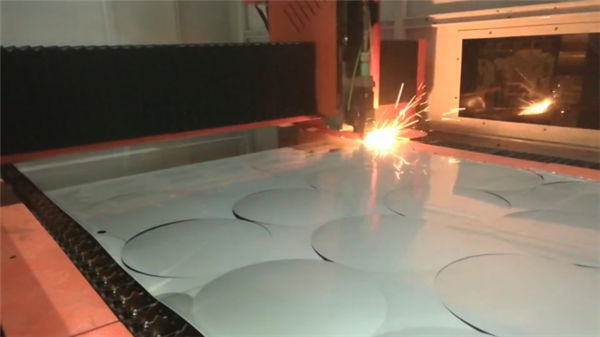

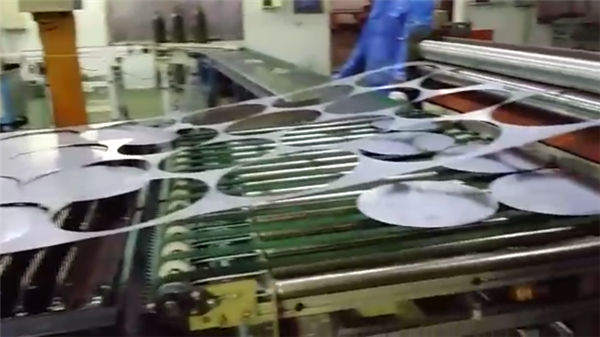

Kəsmə nümunələri: (əlavə olunmuş fotoşəkillər istinad üçündür, ətraflı video üçün bizimlə əlaqə saxlayın)

Kəsmə nümunələri

Satışdan əvvəl xidmət

1. Pulsuz nümunə kəsmə,
Pulsuz nümunə kəsmə / sınamaq üçün, CAD sənədinizi bizə göndərin, burada kəsmə işləri aparacağıq və sizə kəsməni göstərmək üçün video hazırlayacağıq və ya kəsmə keyfiyyətini yoxlamaq üçün sizə nümunə göndərəcəyik.
2. Xüsusi maşın dizaynı
Müştərinin müraciətinə əsasən, müştərimizin rahatlığı və yüksək məhsuldarlığı üçün maşınımızı müvafiq olaraq yenidən nəzərdən keçirə bilərik.

Satışdan sonra xidmət

A. Maşın quraşdırma, istismar, texniki xidmət və problem çəkilişləri üçün ingilis dilində təlim video və istifadəçi təlimatı ilə təmin ediləcək və elektron poçt, faks, telefon, skype ilə texniki təlimat verəcəkdir.
B. Quraşdırma və təlim üçün müştərinin saytına texniki mütəxəssis təqdim edirik, müştəri viza, bilet, yaşayış qiymətini ödəyəcəkdir.
C. Müştəri təlim üçün fabrikimizə gələ bilər. Quraşdırma, istismar, maşın zərbəsi və texniki xidmət təlimlərini təqdim edəcəyik.
Seminarımızda təlim zamanı 7 gün ərzində pulsuz təlim və yaşayış qiymətini təklif edirik, 2 nəfəri məhdudlaşdırırıq.

Zəmanət

a) .1Bütün maşın üçün hazırdır (İnsan tərəfindən hazırlanan ziyan müzakirə olunur.)
b) .Lazer mənbəyi 2 illik zəmanət
c) .Bir müddət texniki xidmət və ehtiyat hissələri təchizatı
d). Əməliyyat işçiləri üçün pulsuz təlim. (mühəndis xaricə gedə bilər. Razılaşdırılır.)

Suallar

S1: Mənim üçün ən yaxşı maşını necə əldə edə bilərəm?
İş materialınızı, ətraflı işinizi şəkil və ya vedio ilə söyləyə bilərsiniz ki, maşınımızın sizin ehtiyacınıza cavab verə bilmədiyini mühakimə edə bilək. Sonra sizə ən yaxşı modeli verə bilərik, təcrübəmizdən asılıdır.

S2: Bu cür maşından ilk dəfə istifadə edirəm, işləmək asandır?
Sizə ingilis dilində dərslik və bələdçi vedoları göndərəcəyik, bu maşını necə işlətməyinizi öyrədə bilər. Hələ necə istifadə edəcəyinizi öyrənə bilmirsinizsə, "Teamviewer" onlayn yardım proqramı ilə sizə kömək edə bilərik. Yoxsa telefon, e-poçt və ya digər əlaqə yolları ilə danışa bilərik.

S3: Maşın mənim yerimdə problem varsa, necə edə bilərəm?
Maşınlarda "normal istifadədə" hər hansı bir problem varsa, zəmanət müddətində sizə pulsuz hissələri göndərə bilərik.

4-cü sual: Maşınların göndərilməsini təşkil edirsiniz?
Bəli, hörmətli müştərilər, FOB və ya CIF qiyməti üçün sizin üçün göndərməni təşkil edəcəyik. EXW qiyməti üçün müştərilər özləri və ya agentləri tərəfindən daşınmaları təşkil etməlidirlər.
