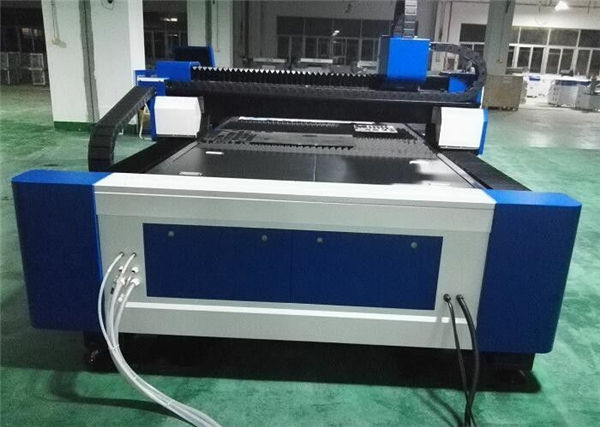

polad lif lazer kəsmə maşını 60m / dəq

Məhsul haqqında

Sertifikat: CE
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1Set
Qiymət: Razılaşmaq olar
Qablaşdırma təfərrüatları: 1 * 20GP konteyner
Çatdırılma müddəti: 30gün
Ödəniş şərtləri: L / C, D / A, T / T, D / P, Western Union

Ətraflı məhsul təsviri

Tətbiq ::	Bütün metal material	Qalınlığı kəsmək:	SS Upto 12mm, MS Upto 22cm
Lazer növü ::	Orijinal Fiber Lazer idxal edildi	Məhsulun adı:	Polad Fiber Lazer Kəsmə Maşın 60m / dəq
Min.line eni:	0.1mm	Nəzarət Proqramı ::	Cypcut
Qrafik Format Dəstəklənir:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brend adı::	TAIYI LAZER
Təkrarlanan dəqiqlik ::	+/- 0.03mm	Əməliyyat temperaturu ::	0 ° C-45 ° C
Soyutma rejimi:	Soyuducu	Lazer mənbəyi:	IPG / Nlight / Raycus / Maks
Gərginlik ::	AC380V ± 10% 50HZ (60HZ)	Kəsmə sahəsi:	3000x1500mm, 4000 * 2000mm Xüsusi

Lif lazer maşınının üstünlüyü

1) Əla şüa keyfiyyəti: Kiçik fokus diametri və yüksək iş səmərəliliyi, yüksək keyfiyyət.
2) Yüksək kəsmə sürəti: Kəsmə sürəti 60 m / dəqiqədən çoxdur
3) Davamlı işləmə: Ən yaxşı dünya idxal lif lazerlərini qəbul etmək, sabit performans, əsas hissələr
100.000 saata çatmaq;
4) Fotoelektrik çevrilmə üçün yüksək məhsuldarlıq: CO2 lazer kəsmə maşını ilə müqayisə edin,
lif lazer kəsmə maşını üç qat fotoelektrik çevrilmə effektivliyinə malikdir
5) Ucuz xərc və az texniki xidmət: Enerji qənaət və ətraf mühiti qorumaq. Fotoelektrik çevrilmə dərəcəsi
25-30% -ə qədərdir. Elektrik enerjisinin az istehlakı, ənənəvi CO2 lazerinin yalnız 20% -30% -ni təşkil edir
kəsici maşın. Lif xətti ötürülməsinə ehtiyac yoxdur, obyektivi əks etdirmir, texniki xidmət xərclərini saxlayır;
6) Asan əməliyyat: lif xətti ötürülməsi, optik yolun tənzimlənməsi;
7) Super çevik optik effektlər: Yığcam dizayn, asan çevik istehsal tələbləri.

Xüsusiyyət və əmlak

1.Maşın yüksək kəsmə sürəti, yüksək məhsuldarlıq, təhlükəsizlik və sabitlik ilə yaxşı bir performansa malikdir.
2.Lazer ləkəsi yaxşı keyfiyyətə malikdir. Və maşın yalnız bir az təhrif edir. Bundan əlavə, material hamar və gözəl bir görünüşə sahib ola bilər.
3. Temperatur müalicəsindən sonra yüksək sərtliyə malik olan çərçivə yüksək titrəmə qabiliyyətinə malikdir. Gantry quruluşu olan çərçivə böyük bir CNC gantry emal mərkəzində bir pilləli işlənir. Optimallaşdırılmış quruluşla, maşın 0.01mm / m ərzində idarə edilə bilən sabitlik və yüksək dəqiqliyə malikdir.
4. İdxal olunan servo motor, planetar reduktor və inkişaf etmiş istiqamət idarəetmə mexanizmi dayanıqlığı və dəqiqliyi təmin edir.
5. Çox praktik funksiyaları olan intuitiv HMI işləmək asandır.
6. İdxal olunan dişli dişli, vintli çarx, xətti bələdçi dəmir yolu yüksək dəqiqliyi təmin edir.
7. Avtomatik boy və vuruşa qarşı sistem avtomatik olaraq hermetik kəsmə başını sabit bir məsafədə kəsmək üçün lazımi yüksəklikdə tənzimləyir.
8.Maşının enerji təchizatı avtomatik təhlükəsizlik qorunması ilə hazırlanmışdır və nasazlıq siqnalizasiyasına malikdir.

Xüsusiyyət

Lazer mənbəyi mühit	Lif
Kəsmə aralığı (L * W)	3000 mm × 15000 mm
Z ox vuruşu	250 mm
Maks. yerləşdirmə sürəti	120 m / dəq
X, Y ox Maks. sürət sürətləndirmək	1.0G
Soyutma forması	Su soyuducu
Lazer dalğa uzunluğu	1070nm
Lazer mənbəyinin çıxış gücü	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (İsteğe bağlı)
Min. kəsmə boşluğu	≤ 0,1 mm
X, Y və Z oxlarının yerləşdirmə dəqiqliyi	± 0,03 mm
X, Y və Z oxlarının təkrar yerləşdirmə dəqiqliyi	± 0,01 mm
Kəsmə materialının qalınlığı (materiala görə)	0,2 - 25 mm
Sürücü modeli	İdxal olunan servo motor
Güc tələbi	380V, 50/60 Hz
İş istiliyi	0-45 ℃
Davamlı iş vaxtı	24 saat
Maşın çəkisi	Təxminən 12000 Kq
Enerji təchizatının ümumi qorunma səviyyəsi	IP54

Kəsmə materialları

Elyaf lazer, mis, alüminium, bu yüksək yansıtıcı materiallar və volfram kimi hər cür rəngli metalları da kəsə bilər, paslanmayan poladdan, karbon poladdan, manqan poladdan, sinklənmiş təbəqədən, alüminium platformalı qızıl lehimli lövhədən və digər nadir şeylərdən kəsə bilər. metallar.

Tətbiq sənayesi

Fiber lazer kəsmə maşını aerokosmik, aviasiya, elektronika, liftlər, tibbi avadanlıqlar, mətbəx elektrik, avtomobil hissələri, elektrik avadanlıqları, qızıl örtüklü şassi şkafları, mexaniki avadanlıqlar, işıqlandırma vasitələri, reklam nişanları, ekran avadanlığı, hər növ geniş istifadə edilə bilər metal məmulatları, təbəqə metal kəsmə emalı və digər sahələr.

Ətraflı Şəkillər

	Adı:Maşın gövdəsi və aksesuarları a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək. b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir. c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.
Adı:AC servo motor və sürücü İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir.
	Adı:Dəqiqlik Xətti Təlimatları Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir ..
Adı:Baş kəsmə Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.
	Adı:Lazer mənbəyi sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

Adı:Maşın gövdəsi və aksesuarları

a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək.
b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir.
c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.

Adı:AC servo motor və sürücü

İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir.

Adı:Dəqiqlik Xətti Təlimatları

Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir ..

Adı:Baş kəsmə

Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.

Adı:Lazer mənbəyi

sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

Kəsmə nümunələri

Təlim

Satışdan sonrakı xidmət, təlimdən maşın quraşdırmasına qədər (3 yol):
Quraşdırma, istismar, təmir və problem çəkilişləri üçün təqdim ediləcək video və istifadəçi təlimatını ingilis dilində öyrətmək və tanış olmaq üçün elektron poçt, faks, telefon / whatsapp / skype // və s. quraşdırma, istifadə və ya tənzimləmə ilə bağlı bəzi problemlər.
2. Şirkətiniz texnoloqun fabrikimizə avadanlıq və işləmə əsasları, təxminən 3-5 gün kifayət qədər təlim müddəti, təlim məzmunu haqqında məlumat əldə etməsini təşkil edə bilər.
a) Ümumi rəsm proqramı üzrə təlim;
b) Məşq prosedurlarını işə salma və söndürmək;
c) İdarəetmə paneli və proqram parametrlərinin əhəmiyyəti, parametrlər aralığının tənzimlənməsi
d) dəzgahın əsas təmizlənməsi və texniki xidməti;
e) Ümumi aparat problemlərinin aradan qaldırılması;
f) Əməliyyat ehtiyatı.
3.Qapı-qapı təlimatlandırma xidməti. viza, səyahət xərcləri və yerləşmə müştərinin hesabına olacaqdır. Təlim dövründə hər iki mühəndisimiz üçün tərcüməçi hazırlamaq daha yaxşıdır. Təlim müddəti: 3-5 gün.

Zəmanət

a) .1Bütün maşın üçün hazırdır (İnsan tərəfindən hazırlanan ziyan müzakirə olunur.)
b) .Lazer mənbəyi 2 illik zəmanət
c) .Bir müddət texniki xidmət və ehtiyat hissələri təchizatı
d). Əməliyyat işçiləri üçün pulsuz təlim. (mühəndis xaricə gedə bilər. Razılaşdırılır.)
