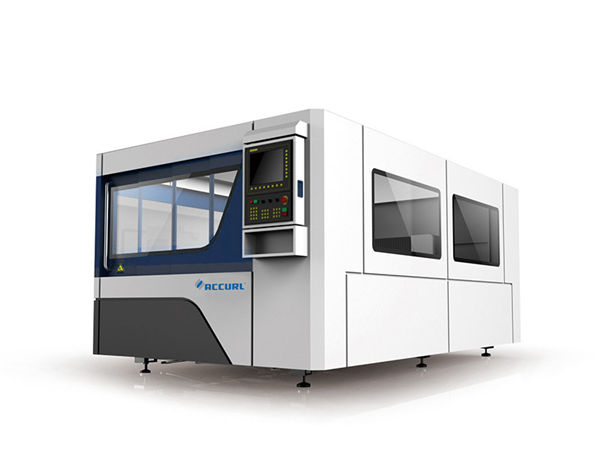

lif lazer metal kəsmə maşınları qalınlığı kəsici

lif lazer metal kəsmə maşınları qalınlığı kəsici

Məhsul haqqında


Sertifikat: CE
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1Set
Qiymət: Razılaşmaq olar
Qablaşdırma məlumatları: 1 * 40GP konteyner
Çatdırılma müddəti: 30gün
Ödəniş şərtləri: L / C, D / A, T / T, D / P, Western Union

Ətraflı məhsul təsviri


Tətbiq ::Bütün metal materialQalınlığı kəsmək:SS Upto 12mm, MS Upto 22cm
Lazer növü ::Orijinal Fiber Lazer idxal edildiAdı:Fiber Lazer kəsmə maşını
Min.line eni:0.1mmQrafik Format Dəstəklənir:AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Max Acceleration:1GTəkrarlanan dəqiqlik ::+/- 0.03mm
Əməliyyat temperaturu ::0 ° C-45 ° CSoyutma rejimi:Soyuducu
Çəki (kq):8600Gərginlik ::AC380V ± 10% 50HZ (60HZ)
Kəsmə sahəsi:3000x1500mmMəhsul:Lif Lazer Metal Kesmə Maşınları Qalınlığı SS Upto 12mm, 3000x1500mm

Lifli lazer metal kəsmə maşınının üstünlüyü


1. Əla yol keyfiyyəti: Kiçik lazer nöqtəsi və yüksək iş səmərəliliyi, yüksək keyfiyyət.
2. Yüksək kəsmə sürəti: kəsmə sürəti eyni gücdə olan CO2 lazer kəsmə maşınından 2-3 dəfə çoxdur.
3. Davamlı işləmə: ən yaxşı dünya idxal lif lazerləri, sabit pe
düzəliş, əsas hissələr 100.000 saata çata bilər;
4. Fotoelektrik çevrilmə üçün yüksək məhsuldarlıq: CO2 lazer kəsmə maşını ilə müqayisə edin, lif lazer kəsmə maşını üç qat fotoelektrik çevirmə səmərəliliyinə malikdir.
5. Aşağı qiymət: Enerji qənaət və ətraf mühiti qorumaq. Fotoelektrik çevrilmə nisbəti 25-30% -ə qədərdir. Elektrik enerjisinin az istehlakı, ənənəvi CO2 lazer kəsmə maşınının yalnız 20% -30% -ni təşkil edir.
6. Aşağı texniki xidmət: lif xətti ötürülməsinə ehtiyac yoxdur, təmir xərclərini qənaət etmək;
7 Asan əməliyyatlar: lif xəttinin ötürülməsi, optik yolun tənzimlənməsi yoxdur.

Fiber lazer kəsmə maşınının əsas xüsusiyyətləri


1) Dünya tərəfindən məşhur Alman Dlaser Fiber lazer mənbəyi və ABŞ Lazer Mech kəsici baş & amp;
Dinamik Fokus Sistemi, müxtəlif növ metal materialları yüksək dəqiqliklə kəsə və vura bilər
və yüksək sürət.
2) Lazer lif ilə ötürüldüyündən, texniki xidmətə ehtiyac yoxdur və ya lazer optik yolunu tənzimləyir.
Maşınların nasazlıq dərəcəsini əhəmiyyətli dərəcədə azaldır və iş müddətini uzadır.
3) Böyük format kəsmə sahəsi müxtəlif növ metal emalı tələblərinə cavab verir.

Xüsusiyyət


Lazer mənbəyi mühitLif
Kəsmə aralığı (L * W)3000 mm × 15000 mm
Z ox vuruşu250 mm
Maks. yerləşdirmə sürəti120 m / dəq
X, Y ox Maks. sürət sürətləndirmək1.0G
Soyutma formasıSu soyuducu
Lazer dalğa uzunluğu1070nm


Lazer mənbəyinin çıxış gücü



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kəsmə boşluğu≤ 0,1 mm
X, Y və Z oxlarının yerləşdirmə dəqiqliyi± 0,03 mm
X, Y və Z oxlarının təkrar yerləşdirmə dəqiqliyi± 0,01 mm
Kəsmə materialının qalınlığı (materiala görə)0,2 - 25 mm
Sürücü modeliİdxal olunan servo motor
Güc tələbi380V, 50/60 Hz
İş istiliyi0-45 ℃
Davamlı iş vaxtı24 saat
Maşın çəkisiTəxminən 8600 Kq
Enerji təchizatının ümumi qorunma səviyyəsiIP54

Kəsmə Qalınlığı İstinad Cədvəli


Lazer gücüMaksimum kəsmə qalınlığı
Karbon polad (mm)Paslanmayan polad (mm)Alüminium (mm)Pirinç

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Yalnız istinad üçün yuxarıdakı parametr



Tətbiq materialları


Fiber Lazer kəsmə avadanlığı, paslanmayan polad təbəqə, mülayim polad təbəqə, karbon polad təbəqə, alaşımlı polad təbəqə, bahar polad təbəqə, dəmir lövhə, sinklənmiş dəmir, sinklənmiş təbəqə, alüminium lövhə, mis vərəq, dəmir vərəq, tunc plaka , Qızıl lövhə, Gümüş lövhə, Titan plitə, Metal təbəqə, Metal plaka, borular və borular və s.

Tətbiq sənayesi


Lif Lazer kəsmə maşınları Billboard, Reklam, işarələr, işarələr, metal məktublar, LED məktublar, mətbəx anbarları, reklam məktubları, təbəqə metal emalı, metal hissələr, hissələr, dəmir qablar, şassilər, şkaflar və şkafların emalı, metal sənətkarlıq, istehsalda geniş istifadə olunur. metal sənət əşyaları, lift panelinin kəsilməsi, aparat, avto hissələr, Eynək çərçivəsi, Elektron hissələr, Çardaqlar və s.

Ətraflı Şəkillər




Adı:Maşın korpusu və aksesuarları.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək.
b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir.
c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.
Adı:AC servo motor və sürücüKöhnəlmiş planetar reduktor ilə birlikdə idxal olunan servo motor (Y oxu iki servo mühərriklə idarə olunur) sabit, dəqiq və etibarlı bir sürücülük təmin edir.
Adı:Həssas Xətti Təlimatlar Təkmilləşdirilmiş kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, daha yüksək işləmə sürətini və dəqiqliyini təmin etmək üçün idxal edilən yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən cüt iş masası ..
Adı:Baş kəsmə

Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.

Adı:Lazer mənbə yeməyi sürəti, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

Kəsmə nümunələri


Təlim


Satışdan sonrakı xidmət, təlimdən maşın quraşdırmasına qədər (3 yol):

Quraşdırma, istismar, təmir və problem çəkilişləri üçün təqdim ediləcək video və istifadəçi təlimatını ingilis dilində öyrətmək və tanış olmaq üçün elektron poçt, faks, telefon / whatsapp / skype // və s. quraşdırma, istifadə və ya tənzimləmə ilə bağlı bəzi problemlər.
2. Şirkətiniz texnoloqun fabrikimizə avadanlıq və işləmə əsasları, təxminən 3-5 gün kifayət qədər təlim müddəti, təlim məzmunu haqqında məlumat əldə etməsini təşkil edə bilər.
a) Ümumi rəsm proqramı üzrə təlim;
b) Məşq prosedurlarını işə salma və söndürmək;
c) İdarəetmə paneli və proqram parametrlərinin əhəmiyyəti, parametrlər aralığının tənzimlənməsi
d) dəzgahın əsas təmizlənməsi və texniki xidməti;
e) Ümumi aparat problemlərinin aradan qaldırılması;
f) Əməliyyat ehtiyatı.
3.Qapı-qapı təlimatlandırma xidməti. viza, səyahət xərcləri və yerləşmə müştərinin hesabına olacaqdır. Təlim dövründə hər iki mühəndisimiz üçün tərcüməçi hazırlamaq daha yaxşıdır. Təlim müddəti: 3-5 gün.

Zəmanət


a) .1Bütün maşın üçün hazırdır (İnsan tərəfindən hazırlanan ziyan müzakirə olunur.)
b) .Lazer mənbəyi 2 illik zəmanət
c) .Bir müddət texniki xidmət və ehtiyat hissələri təchizatı
d). Əməliyyat işçiləri üçün pulsuz təlim. (mühəndis xaricə gedə bilər. Razılaşdırılır.)

Qablaşdırma və göndərmə


1.Bizin taxta qutumuz qidalandırma müalicəsindən sonradır. Taxta müayinə edilmir, göndərmə vaxtına qənaət olunur.
2.Maşının ehtiyat hissələri əsasən inci yun istifadə edərək bəzi yumşaq materiallar ilə örtülmüşdü.
Çatdırılma prosesində baş verə biləcək hər hansı bir zərərin qarşısını alırıq. Sonra plastik örtüklə möhkəm bağlanmış, yumşaq materialların suda və pasdan qorunmaması üçün əmin olun.
3. Ən kənar sabit işlənmiş taxta qutudur.
4. Taxta çantanın dibində sərt dəmir çubuq var, ələ keçirmək və nəql etmək üçün rahatdır.
