paslanmayan poladdan metal təbəqə polad lif lazer kəsici maşın

paslanmayan poladdan metal təbəqə polad lif lazer kəsici maşın

Məhsul haqqında

Sertifikat: CE
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1Set
Qiymət: Razılaşmaq olar
Qablaşdırma məlumatları: 1 * 40GP konteyner
Çatdırılma müddəti: 30gün
Ödəniş şərtləri: L / C, D / A, T / T, D / P, Western Union
Təchizat bacarığı: 150azn

Ətraflı məhsul təsviri

Tətbiq ::Bütün metal materialQalınlığı kəsmək:SS Upto 12mm, MS Upto 22cm
Lazer növü ::LifPulse tezliyi:1-2000HZ
Yerləşdirmə sistemi:Qırmızı işıqNəzarət Proqramı ::Cypcut
Qrafik Format Dəstəklənir:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMənşə yeri ::Çin
Model nömrəsi ::TY-6020JBSatışdan sonrakı xidmət təqdim olunur:Xaricdə Xidmət Maşınları üçün Mühəndislər
Təkrarlanan dəqiqlik ::+ -0.03mmƏməliyyat temperaturu ::0 ° C-45 ° C
İş rütubəti ::5%-95%Lazer mənbəyi:Çin Və ya İdxal olunur
Gərginlik ::AC380V ± 10% 50HZ (60HZ)Kəsmə sahəsi:6000 * 2000mm

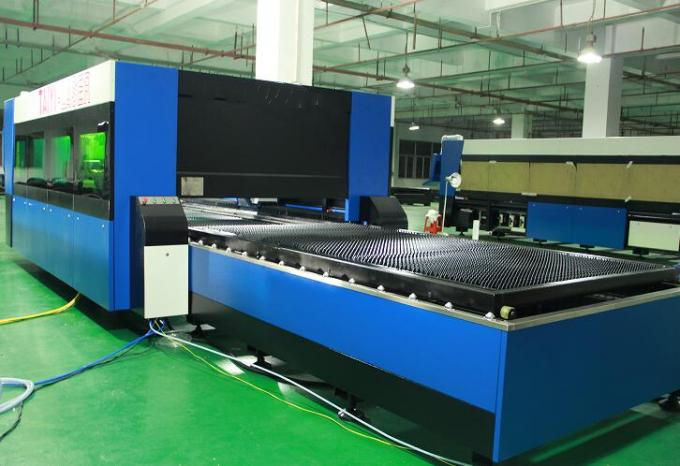

Məhsulun adı:Metal təbəqə polad lifli lazer kəsmə maşını TY-6020JB

Lif lazer maşınının üstünlüyü

1. Ənənəvi lazer ilə müqayisə edin, lif lazer daha çox ətraf mühitin qorunmasıdır
2. Enerji istehlakı daha azdır: lif lazerinin fotoelektrik çevirmə səmərəliliyi ənənəvi lazerdən 15 dəfə yüksəkdir.
3. Daha yüksək lazer ləkə keyfiyyəti: tək modullu lazer mənbəyi
4. Aşağı istehlak: Elektrik istehlakı saatda 7KW-dan azdır.

Fiber lazer kəsmə maşınının əsas xüsusiyyətləri

Maşın korpusu:
1. Taiyi'nin Maşın gövdəsi, 8 mm polad quruluşa sahib, 600 treatment istilik müalicəsi, Dəqiq qaynaq, deformasiyasız 20 il istifadəsinə əmin olmaq.

2. Maqnezium lehimli tökmə ilə gantry, Deformasiyasız güclü sabitlik, Sürətli hərəkət.

3. Maşın korpusunun hər iki tərəfində siqaret çəkmə sisteminin yüksək səmərəliliyi, güclü seqmentli toz və siqaret toplama işçi üçün zərərləri azaldır.

4. İdxal olunan həssas flange azaldıcı və servo motor, Sürətli işləmə sürəti.

5. Maşın yatağında 70 bıçaq və 6 sürüşmə çubuğu, maşın xəbərdarlığını azaltmaq üçün yaxın bıçaqlar, vərəqləri asanlıqla yükləmək və yükləmək üçün silindrlərlə işləyən slaydlar.

6. Çevik yükləmə qutusu maşının işləmə vəziyyətinə uyğun olan ön və hər iki tərəfdən açıla bilər.

Xüsusiyyət

Lazer mənbəyi mühitLif
Kəsmə aralığı (L * W)6000 mm × 2000 mm
Z ox vuruşu250 mm
Maks. yerləşdirmə sürəti120 m / dəq
X, Y ox Maks. sürət sürətləndirmək1.0G
Soyutma formasıSu soyuducu
Lazer dalğa uzunluğu1070nm


Lazer mənbəyinin çıxış gücü



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kəsmə boşluğu≤ 0,1 mm
X, Y və Z oxlarının yerləşdirmə dəqiqliyi± 0,03 mm
X, Y və Z oxlarının təkrar yerləşdirmə dəqiqliyi± 0,01 mm
Kəsmə materialının qalınlığı (materiala görə)0,2 - 25 mm
Sürücü modeliİdxal olunan servo motor
Güc tələbi380V, 50/60 Hz
İş istiliyi0-45 ℃
Davamlı iş vaxtı24 saat
Maşın çəkisiTəxminən 12000 Kq
Enerji təchizatının ümumi qorunma səviyyəsiIP54



Kəsmə Qalınlığı İstinad Cədvəli

Lazer gücüMaksimum kəsmə qalınlığı
Karbon polad (mm)Paslanmayan polad (mm)Alüminium (mm)Pirinç

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Yalnız istinad üçün yuxarıdakı parametr



Tətbiqi materiallar

Paslanmayan polad, karbon polad, alaşımlı polad, silikon polad, bahar polad, sinklənmiş lövhə, turşu plitə, mis qab, mis plitə, alüminium lövhə və s.

Ətraflı Şəkillər





Adı:Maşın gövdəsi və aksesuarları

a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək.
b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir.
c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.

Adı:AC servo motor və sürücü

İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir.





Adı:Dəqiqlik Xətti Təlimatları

Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir ..

Adı:Baş kəsmə



Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.





Adı:Lazer mənbəyi

sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

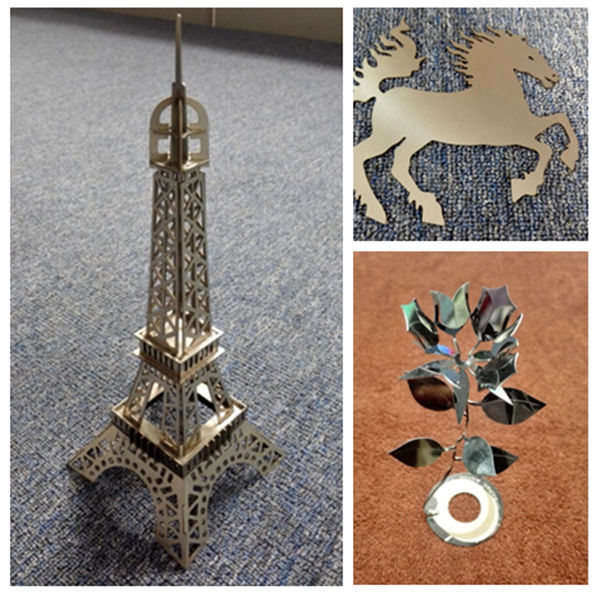

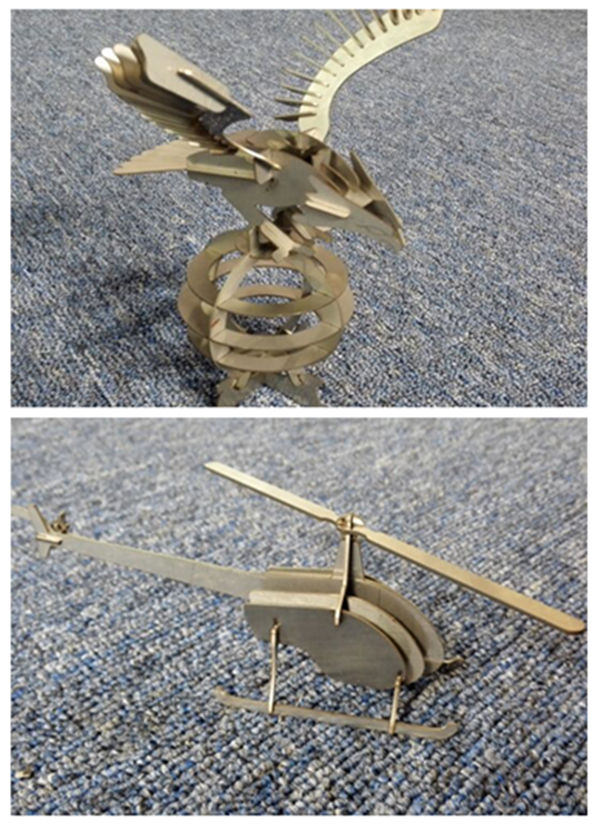

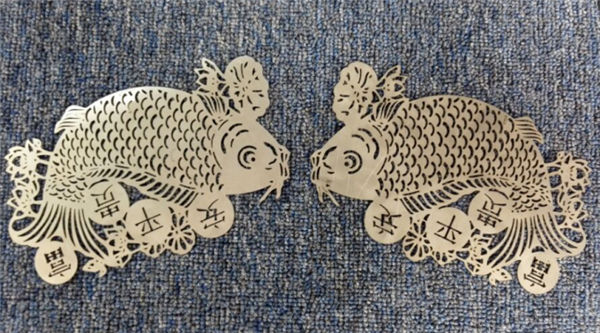

Kəsmə nümunələri

Təlim

Satışdan sonrakı xidmət, təlimdən maşın quraşdırmasına qədər (3 yol):
Quraşdırma, istismar, texniki xidmət və problemlərin həlli üçün təklif ediləcək İngilis dilində təlim video və istifadəçi təlimatı və tanış olduqda elektron poçt, faks, telefon / whatsapp / skype // və sair tərəfindən təqdim ediləcək texniki bələdçi. quraşdırma, istifadə və ya tənzimləmə ilə bağlı bəzi problemlər.
2. Şirkətiniz texnoloqun fabrikimizə avadanlıq və işləmə əsasları, təxminən 3-5 gün kifayət qədər təlim müddəti, təlim məzmunu haqqında məlumat əldə etməsini təşkil edə bilər.
a) Ümumi rəsm proqramı üzrə təlim;
b) Məşq prosedurlarını işə salma və söndürmək;
c) İdarəetmə paneli və proqram parametrlərinin əhəmiyyəti, parametrlər aralığının tənzimlənməsi
d) dəzgahın əsas təmizlənməsi və texniki xidməti;
e) Ümumi aparat problemlərinin aradan qaldırılması;
f) Əməliyyat ehtiyatı.
3. Qapı-qapı təlimatlandırma xidməti. viza, səyahət xərcləri və yerləşmə müştərinin hesabına olacaqdır. Təlim dövründə hər iki mühəndisimiz üçün tərcüməçi hazırlamaq daha yaxşıdır. Təlim müddəti: 3-5 gün.

Zəmanət

a). 1Metr lifli lazer kəsmə maşını üçün bütün maşın üçün. (İnsana ziyan vurulur.).
b). Lazer mənbəyi 2 illik zəmanət
c). Həyat boyu istismar və ehtiyat hissələri təchizatı
d). Əməliyyat işçiləri üçün pulsuz təlim. (mühəndis xaricə gedə bilər. Razılaşdırılır.)
