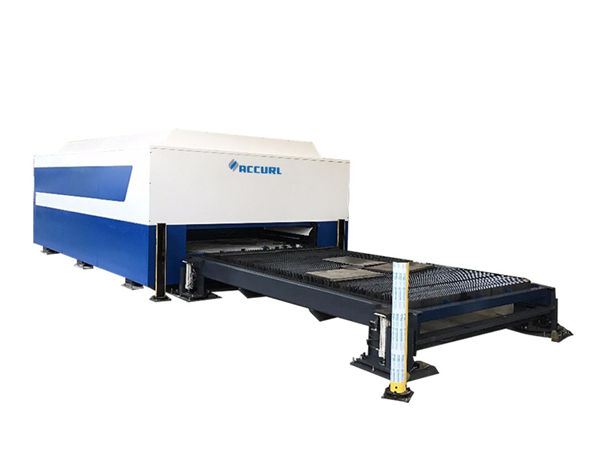

qalınlığı 20 sm-ə qədər olan metal plitə lifli lazer kəsmə maşını

qalınlığı 20 sm-ə qədər olan metal plitə lifli lazer kəsmə maşını

Məhsul haqqında

Sertifikat: CE
Ödəniş və Göndərmə şərtləri:
Minimum Sifariş Miqdarı: 1Set
Qiymət: Razılaşmaq olar
Qablaşdırma təfərrüatları: 1 * 20GP konteyner
Çatdırılma müddəti: 30gün
Ödəniş şərtləri: L / C, D / A, T / T, D / P, Western Union

Ətraflı məhsul təsviri

Tətbiq ::Bütün metal materialQalınlığı kəsmək:Sinklənmiş təbəqə Upto 20mm
Lazer növü ::LifCNC ya yox ::Bəli
Soyutma rejimi ::SoyuducuNəzarət Proqramı ::Cypcut
Qrafik Format Dəstəklənir:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMənşə yeri ::Çin
Model nömrəsi ::TY-3015DDSatışdan sonrakı xidmət təqdim olunur:Xaricdə Xidmət Maşınları üçün Mühəndislər
Təkrarlanan dəqiqlik ::+ -0.03mmƏməliyyat temperaturu ::0 ° C-45 ° C
İş rütubəti ::5%-95%Lazer mənbəyi:Çin Və ya İdxal olunur
Gərginlik ::AC380V ± 10% 50HZ (60HZ)Kəsmə sahəsi:3000 * 1500mm
Məhsulun adı:Qalınlığı 20 sm olan metal boşqab lifli lazer kəsmə maşını

Üstünlük

1. Ənənəvi lazer ilə müqayisə edin, lif lazer daha çox ətraf mühitin qorunmasıdır:
2. Enerji istehlakı daha azdır: lif lazerinin fotoelektrik çevirmə səmərəliliyi ənənəvi lazerdən 15 dəfə yüksəkdir.
3. Daha yüksək lazer ləkə keyfiyyəti: tək modullu lazer mənbəyi
4. Aşağı istehlak: Elektrik istehlakı saatda 7KW-dan azdır.



Niyə bizi seçək

Maşın gövdəsi

1. Taiyi'nin Maşın gövdəsi, 8 mm polad quruluşa sahib, 600 treatment istilik müalicəsi, Dəqiq qaynaq, deformasiyasız 20 il istifadəsinə əmin olmaq.
2. Maqnezium lehimli tökmə ilə gantry, Deformasiyasız güclü sabitlik, Sürətli hərəkət.
3. Maşın korpusunun hər iki tərəfində siqaret çəkmə sisteminin yüksək səmərəliliyi, güclü seqmentli toz və siqaret toplama işçi üçün zərərləri azaldır.
4. İdxal olunan həssas flange azaldıcı və servo motor, Sürətli işləmə sürəti.
5. Maşın yatağında 70 bıçaq və 6 sürüşmə çubuğu, maşın xəbərdarlığını azaltmaq üçün yaxın bıçaqlar, vərəqləri asanlıqla yükləmək və yükləmək üçün silindrlərlə işləyən slaydlar.
6. Çevik yükləmə qutusu maşının işləmə vəziyyətinə uyğun olan ön və hər iki tərəfdən açıla bilər.

Sürücü Sistemi

1. Schneider France İdxal olunan servo sistem, mükəmməl dinamik cavab sürətləndirmə mülkiyyəti və qapalı döngə idarəetmə üsulu ilə həddindən artıq dəqiq mövqe tutmağın mümkünlüyünü təmin edir və hərəkət edən yerləşdirmə mexanizmi rəvan, etibarlı və təmirsiz işləyir; 2, X, Y, Z oxundakı mühərriklər; yer dəqiqliyi: ≤ ± 0.03mm
Precision Guide Rail, Rack və pinion:
TAIWAN, HIWIN və YYC'nin ən yaxşı markası, onların şirkətindən daha yüksək səviyyədə istifadə etdik. Dəqiq kollimator, bələdçi dəmir yollarının montajı və ayırılması üçün istifadə olunur, 0.05mm altında min dəqiqliyi təmin edin.

Xüsusiyyət

Lazer mənbəyiIPG / Raycus / Maks
Maşın Korpusugitar quruluşu
İş SəyahətQidalanma cihazı olan yüksək həssaslıq top vida ədədi nəzarət masası
Maks sürət80m / dəq
X / Y yer dəqiqliyi0.03mm / m
Enerji təchizatı380V 50Hz / 60Hz
X / Y təkrar yer dəqiqliyi± 0.03mm
Qaçış temperaturu0 ° C-45 ° C
Maks sürətlənməsi1.0G
Maşın ümumi gücü<16KVA
Tətbiqi materiallarİncə mülayim polad, paslanmayan polad və digər növ metal təbəqələr
Kəsmə sahəsi3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Ümumi çəki7500KGS

Ətraflı Şəkillər





Adı:Maşın gövdəsi və aksesuarları

a.600 ℃ istilik müalicəsi, sobada 24 saat soyutma, dəqiq CO2 qorunması qaynağı, 20 il deformasiyasız istifadəsini təmin etmək.
b.Sinxron X / Y / Z baltaları: Z oxu 150 mm qaça bilər, bir çox növ metal təbəqələrin kəsilməsinə uyğun gəlir.
c.Yüksək keyfiyyət onun davamlılığına və daha asan saxlanılmasına zəmanət verir.

Adı:AC servo motor və sürücü

İdxal olunan servo motor (iki ox motorlu motorla idarə olunan Y oxu) inkişaf etmiş planetar reduktor ilə birlikdə dayanıqlı, dəqiq və etibarlı bir sürücülük təmin edir.





Adı:Dəqiqlik Xətti Təlimatları

Qabaqcıl kəsmə sistemi, lazer gücü və servo hərəkət bir-birinə mükəmməl uyğunlaşır, yüksək dəqiqlikli dişli və rack sürücülük sistemi, dəyişdirilə bilən ikiqat iş masası, daha yüksək işləmə sürətini və dəqiqliyini təmin edir ..

Adı:Baş kəsmə



Kontaktsiz kəsici baş avtomatik hündürlük izləmə və toqquşma əleyhinə funksiyaya malikdir, eyni çıxış gücündə kəsmə sürətini, hamarlığını və kəsmə dəqiqliyini xeyli yaxşılaşdırır. Bir sözlə, kəsmə səmərəliliyi artırıla bilər.





Adı:Lazer mənbəyi

sürətli sürət, yüksək dəqiqliklə kəsmə xətti və hamar kəsici kənar

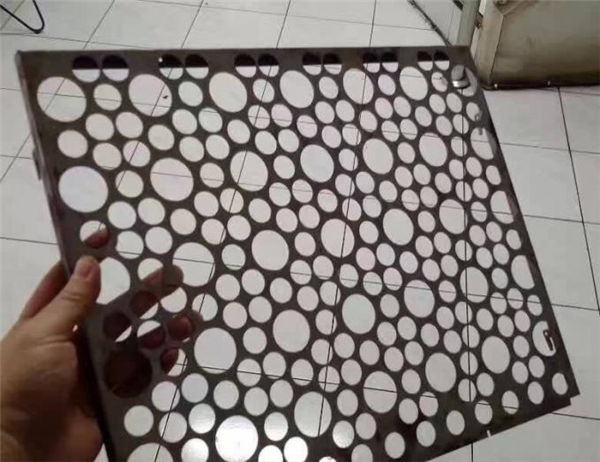

Kəsmə nümunələri

Təlim

Satışdan sonrakı xidmət, təlimdən maşın quraşdırmasına qədər (3 yol):
Quraşdırma, istismar, təmir və problem çəkilişləri və texniki bələdçi üçün təklif ediləcək video və istifadəçinin ingilis dilində təlimatı
Quraşdırma, istifadə və ya tənzimləmə ilə bağlı bəzi problemlərlə qarşılaşdığınız zaman e-poçt, faks, telefon / whatsapp / skype // və sair tərəfindən təklif ediləcəkdir.
2. Şirkətiniz texnoloqun fabrikimizə avadanlıq və işləmə əsasları haqqında əsas bilikləri, təxminən 3-5 gün müddətində kifayət qədər təlim vaxtı öyrənməsini təşkil edə bilər, təlim məzmunu aşağıdakı kimidir: a) Ümumi rəsm proqramı təlimləri; c) İdarəetmə paneli və proqram parametrlərinin əhəmiyyəti, parametrlər aralığının parametrləri
3.Qapı-qapı təlimatlandırma xidməti. viza, səyahət xərcləri və yerləşmə müştərinin hesabına olacaqdır. Təlim dövründə hər iki mühəndisimiz üçün tərcüməçi hazırlamaq daha yaxşıdır. Təlim müddəti: 3-5 gün.

Zəmanət

a) .1Bütün maşın üçün hazırdır (İnsan tərəfindən hazırlanan ziyan müzakirə olunur.)

b) .Bir müddət texniki xidmət və ehtiyat hissələri təchizatı

c) .Əməliyyat işçiləri üçün pulsuz təlim. (mühəndis xaricə gedə bilər. Razılaşdırılır.)

Suallar

S: Lazer kəsmə maşınının maksimum qalınlığı nədir?
A: Metal ans lazer gücündən asılı olacaq. məsələn: Poladdırsa, 1mm = 100W, yəni 700W lazer kəsmə maşını 7 mm polad kəsə biləcəyini caculated.

S: Fiber Lazer Kəsmə Maşınının materialı nədir?
A: Bütün metal lif lazer kəsmə maşını ilə kəsilə bilər. Bəzi yansıtıcı material ilə, alüminium və mis kimi kəsmə üçün daha yüksək gücə ehtiyacımız olacaq.

S: Maşının iş vaxtı nədir?
A: Standart lif lazer kəsmə maşını üçün rəhbərlik müddəti 30 gündür. Xüsusi versiya ilə aparıcı vaxtı nəzərdən keçirəcəyik.
